1. Kinematic Chain

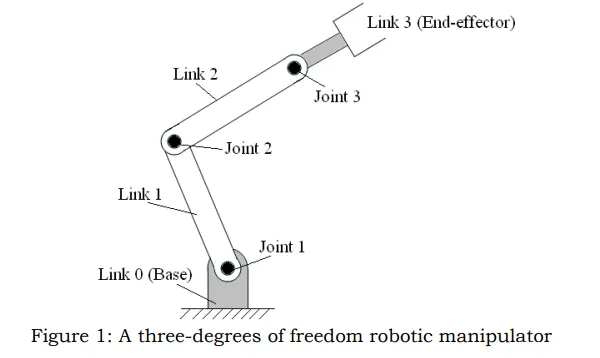

A robotic manipulator may be considered as set of links connected in a chain called kinematic chain by joints (figure 1).
维基百科中关于 Kinematic Chain 的概念：
In mechanical engineering, a kinematic chain is an assembly of rigid bodies connected by joints to provide constrained motion that is the mathematical model for a mechanical system
简单理解就是由刚体和 joint 组成的一个系统，可以做一些受约束的运动，比如人的手臂是或者机械臂，都可以抽象成一个 Kinematic Chain.

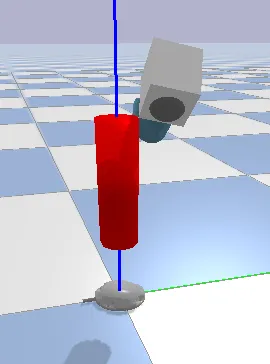

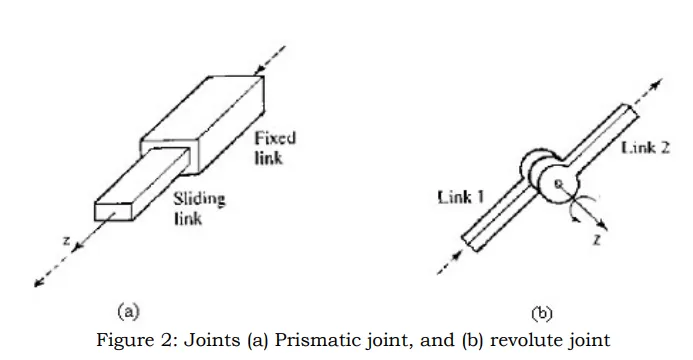

重点理解 joint 和 link 的概念：joint 是关节，常见的有移动副（prismatic joint）和转动副（revolute joint）如图二。
每个 joint 都有2 个link 和它连接，这里只举了这两个例子。对于复杂的多自由度关节（例如球窝关节有 2 个自由度，球形腕部有 3 个自由度），可以将它们看作由长度为零的虚拟连杆和多个单自由度关节组合而成。例如一个球窝关节可以拆解为两个单自由度的旋转关节，用一个零长度连杆隔开。
这种假设不会导致一般性的丢失（real loss of generality），因为所有复杂的关节都可以被分解成这种形式。

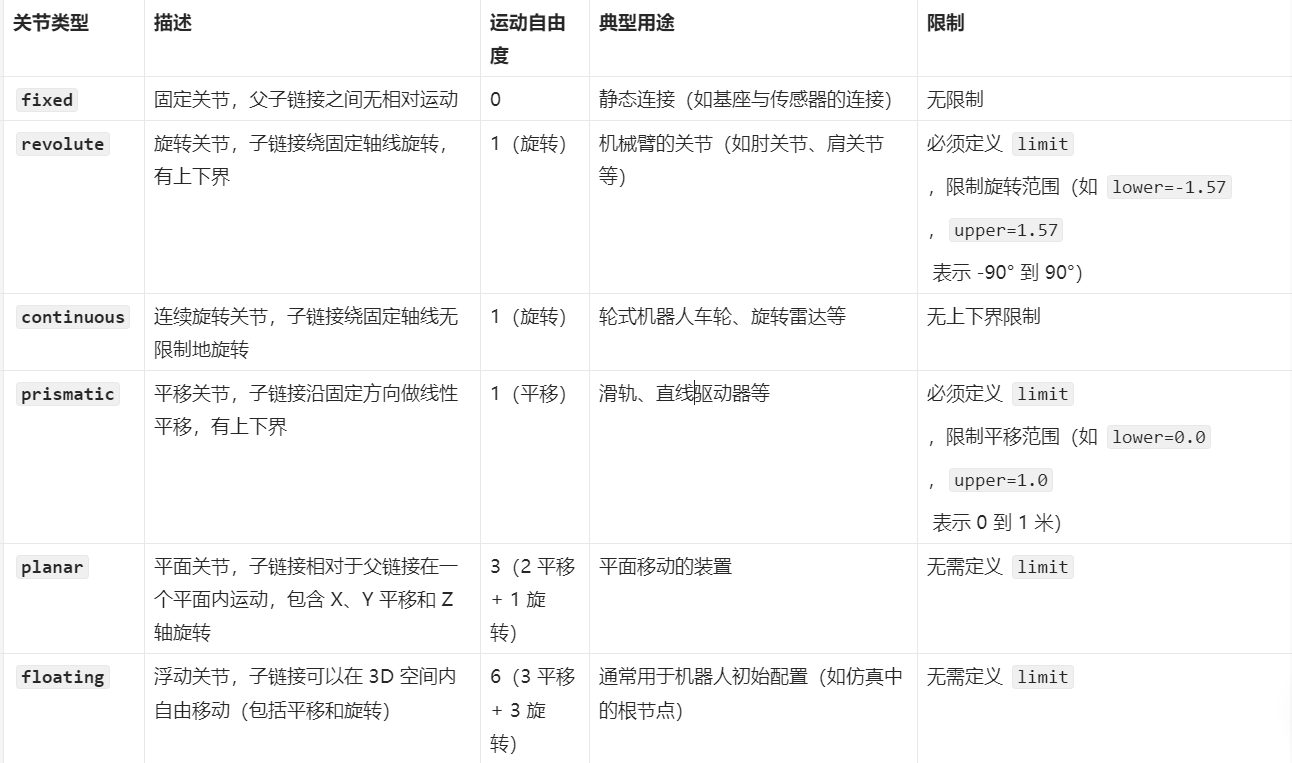

URDF 种常见的 joint 如下：
-
编号规则
对于一个具有 $n$ 个关节的机械臂，连杆的数量是 $n + 1$ ，连杆的编号从 $0\sim n$ , 其中
Link 0：固定基座（base of the manipulator）
Link n：末端执行器（end-effector），例如机械臂的抓取器或工具
Joint i：连接 $link_{i-1}$ 和 $link_{i}$ -
运动规则:
当joint i 被驱动（actuated）时，Link i 会运动 -
连杆参数:
每个连杆可以用两个参数来定义其在空间中的位置关系：这些参数是静态的，也就是不会随着关节的运动而变化，在下一章会详细讲解
Link Length（连杆长度）： 连杆之间的距离，通常沿着某个轴定义。
Link Twist（连杆扭转角）： 两个轴之间的扭转关系，定义它们在空间中的相对位置。 -
关节参数:
关节可以通过以下两个参数来描述，这些参数是动态的，通常由机器人控制器实时调整，以实现特定的运动。
Offset Length（偏移长度）：沿关节轴线从一个连杆到下一个连杆的距离。
Joint Angle（关节角度） ： 一个连杆相对于下一个连杆的旋转角度，围绕关节轴线。 -
坐标系的设计：
A coordinate frame is attached rigidly to each link.
每个连杆（link）都固定一个坐标系（coordinate frame），为了描述连杆在空间中的位置和方向。这些坐标系在机械臂运动中是固定在连杆上的，随连杆一起移动。
To facilitate describing the location of each link we affix a coordinate frame to it: frame i is attached to link i.
为方便描述连杆的位置，每个连杆都附加一个编号的坐标系。坐标系 $i$ 用于描述 Link i 的位置和方向。坐标系编号与连杆编号相对应，便于管理和数学建模。
连杆运动中，坐标系不变。
When the robotic manipulator executes a motion, the coordinates of each point on the link are constant.
当机械臂运动时，每个连杆上的点（如某些物理特征点）的坐标在其附加的坐标系中是固定的。即：坐标系是刚性地附着在连杆上的，不会因为机械臂的运动而变化。
- 关节的轴线与坐标系的 z-轴对齐:
Each joint has a joint axis with respect to which the motion of joint is described. By convention, the z-axis of a coordinate frame is aligned with the joint axis.
关节轴线（Joint Axis）：关节的运动是围绕或沿着某个轴线进行的，这个轴线称为关节轴线。
如果是旋转关节（revolute joint），运动是围绕该轴线的旋转。
如果是平移关节（prismatic joint），运动是沿着该轴线的平移。
惯例：机械臂的运动学建模中，通常将关节轴线对齐到坐标系的 𝑧-轴。这样可以简化运动学方程的建立。
-
末端执行器的自由度
机械臂的末端执行器（end-effector，例如机械手抓取器或焊接头）在空间中的位置和方向由 6 个自由度描述：3 个平移自由度：在 xyz 方向上的位移。3 个旋转自由度：围绕 xyz 轴的旋转角度（即欧拉角或四元数描述）。 -
正向运动学（Forward Kinematics，FK）
The objective of forward kinematic analysis is to determine the cumulative effect of the entire set of joint variables.
FK 的目标是通过已知的关节变量（关节角度或平移距离）计算机械臂末端执行器的位置和方向。
- 关节变量
The displacement of joint is denoted by $q_{i}$ and is called joint variable.
关节变量（Joint Variable）, 每个关节变量用一个 $q_{i}$ 表示，如果是旋转关节则表示关节旋转的角度；如果是移动关节，表示移动的距离。
所有关节变量的集合组成关节向量（Joint Vector），n 是关节数量，关节向量是正向运动学的输入。
The collection of joint variables
is called the joint vector.
- 末端执行器位置向量 r
The position of the end-effector is denoted by the dimensional vector
R 是一个位置向量（dimensional vector），他的维度 m 和末端执行器有关。如果末端执行器只考虑空间种的位置 xyz，r 就是三维向量；如果同时包含方向信息，r 就是六维向量。

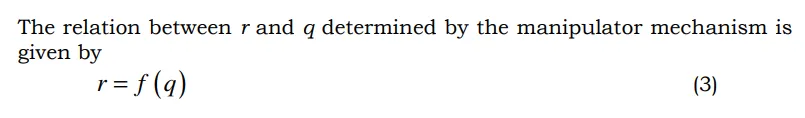

正向运动学就是找到一个函数 f，它描述了关节变量 q 和末端执行器位置 r 之间的关系。
2. Link and Joint Parameters
Link 连杆是机械臂中位于关节之间的刚性部分，每个连杆有两个端点：
Proximal end（近端）：靠近机械臂基座的一端。
Distal end（远端）：靠近机械臂末端（工具、末端执行器）的另一端。
每个连杆由编号较小的关节连接到编号较大的关节。
Link Parameters（连杆参数）：
每个连杆可以通过 4 个参数完整描述其几何和运动学特性，这种描述主要基于 Denavit-Hartenberg (D-H) 参数化方法。其中 2 个平移方向（translation）用于描述连杆之间的线性关系， 2 个旋转轴（rotation）描述连杆之间的旋转关系。
上一节已经说到在定义连杆 Link 时，有 2 个参数来定义其在空间中的位置关系分别是Link Length（连杆长度）和Link Twist（连杆扭转角），这两个参数是静态的，它们是机械臂的几何参数，描述的是连杆和关节轴之间的固定空间关系，这两个参数在关节运动过程中始终保持不变。
下面是这两个参数的详细定义：
Link Length（连杆长度， $a_{i}$ ）: 沿两个关节轴线的公法线（common normal，垂直于两个轴）测量的距离。简单来说， $a_i$ 表示关节 i 和关节 i+1 之间的水平距离（沿 x-轴方向）。这个参数用来描述相邻关节之间的水平分离。

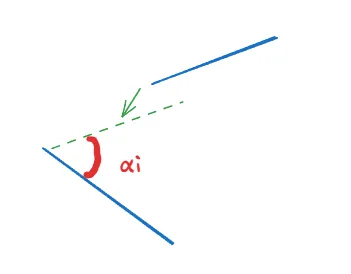

Twist Angle (扭转角， $\alpha_i$ )：关节和关节轴线之间的夹角。这个角度是在两条关节轴线的正交投影到公法线平面上测量的。简单来说，它表示两个相邻关节之间的“旋转偏差”。
同时，结合两个动态的关节参数 Link Offset Length（偏移长度）和 Joint Angle（关节角度）：
连杆偏移量（Link Offset, $d_i$ ) : 表示当前关节轴，连杆与关节之间沿关节 $z_i$ 轴线的平移距离
关节角（Joint Angle, $\theta_i$ ) : 绕关节 $z_{i}$ 轴的旋转角度。对于旋转关节，关节角是其运动的变量，控制关节的旋转状态。
在一个机械臂中，关节可以是旋转关节或平移关节 (复杂的关节也可以转换成最简单的旋转和平移关节的组合)，对于旋转关节， $\theta_i$ 是变量，用于描述旋转运动， $d_{i}$ 是固定的，用于描述关节的位置偏移。
对于平移关节， $d_{i}$ 是变量，用于描述平移运动， $\theta_i$ 是固定的，用于描述关节的旋转偏移。

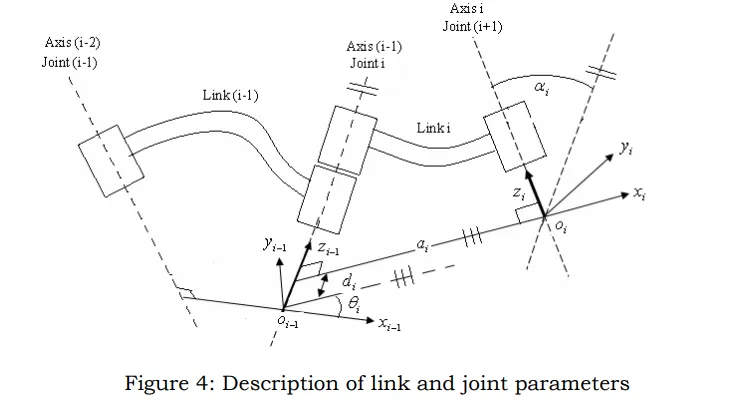

如上图所示，再来理解一下四个参数的具体计算：
这里需要理解 $Link_{i}$ , $Joint_{i}$ 和 $O_{xyz}$ 的下标对应关系。
对于 $Link_{i}$ 连接两个关节， $Joint_{i}$ 和 $Joint_{(i+1)}$
对于 $Joint_{i}$ ，连接两个 Link，分别是 $Link_{(i-1)}$ 和 $Link_{i}$
记不住的话可以再看下图：
Joint 1 连接 Link 0（Base）和 Link 1，Link 1 连接 Joint 1 和 Joint 2
上一节说到过，坐标系是描述 Link 的运动，对于 $Link_{i}$ ，坐标系 $O_{i}$ 建在 $Joint_{(i+1)}$ 这一侧。所以轴 $z_{i}$ 是 $Joint_{(i+1)}$ 的转动轴或者移动轴。
对于 $Link_{i}$ ：
连杆长度 $a_{i}$ 是轴 $z_{i-1}$ 到 $z_{i}$ 沿 $x_{i}$ 方向的距离。
扭转角 $\alpha_i$ 是轴 $z_{i-1}$ 和 $z_{i}$ 之间的夹角。这个角度是在 $x_{i}$ 轴上按照右手定则测量的。
连杆偏移量 $d_{i}$ 是 $Link_{i-1}$ 和 $Link_{i}$ 坐标系沿轴 $z_{i-1}$ 方向的平移距离
关节角 $\theta_i$ $Link_{i-1}$ 和 $Link_{i}$ 坐标系沿轴 $z_{i-1}$ 方向的转动角度
3. Link Frames
定义一个坐标系，我们需要知道 4 个因素：原点 $O$ 的位置，xyz 轴的方向。
每个连杆 $i$ 的坐标系 $O_i ,x_i,y_i,z_i$ 被定义如下：
- $z_i$ 轴：表示关节 $i+1$ 的运动方向，如果是旋转关节 $z_i$ 表示旋转轴；如果是平移关节， $z_i$ 表示平移轴。
- $x_i$ 轴： $z_{i-1}$ 轴到 $z_i$ 轴公法线方向，描述了连杆之间的水平分离。
- $y_i$ 轴：通过 $z_i$ 轴和 $x_i$ 轴叉乘获得 $y_i = z_i \times x_i$
- 原点 $O_i$ : $z_{i-1}$ 轴到 $z_i$ 轴公法线和 $z_i$ 轴的交点。
那么 $O_0,x_0,y_0,z_0$ 如何定义？
对于 Link 0 的坐标系，通常称之为 Base 坐标系。通常将 Base 坐标系原点与机械臂的第一个连杆（Link 0）的原点对齐，这样可以简化坐标变换。并且 Z 轴垂直向上，满足右手定则即可。
通常情况下，显示 z-轴和 x-轴就足够了，因为这两个轴有意义（运动放心，水平分离），y 轴通过叉乘获得，不需要单独画出来。
通过上述流程，可以定义一个从 $Link_{1}$ 到 $Link_{n-1}$ 的坐标系。（ $Link_{0}$ 坐标系是 Base 坐标系，通常提前定义好了， $Link_{n}$ 是末端执行器）。
4. DENAVIT - HARTENBERG (D-H) CONVENTION
在机器人应用中，选择参考坐标系的常用约定是 Denavit-Hartenberg (D-H) 约定。在这种约定中，末端执行器的位置和方向由以下公式表示：
$$ H = ^0T_{n} = ^0T_{1}^1T_{2}^2T_{3}...^{n-1}T_{n} $$
其中：
DH 有两种形式：
- 经典形式（Classical/Standard DH）： 按照 Denavit 和 Hartenberg 的原始论文提出的约定。
- 修改形式（Modified DH）： 由 John J. Craig 在其教科书中引入。
两种形式都将 joint 表示为 2 个平移 ( $a,d$ ) 和两个角度 ( $\alpha, \theta$ )。
但是 Link 的变换矩阵不同。
However the expressions for the link transform matrices are quite different.
简而言之，你需要知道自己使用的是哪种 DH 方法。
Tip
最简单的一种区分方式是看变量的下标，对于 $Link_{i}$ 4 个参数如果下标都是 $i$ ，则是标准 DH；如果有 $i-1$ 则是 Modified DH

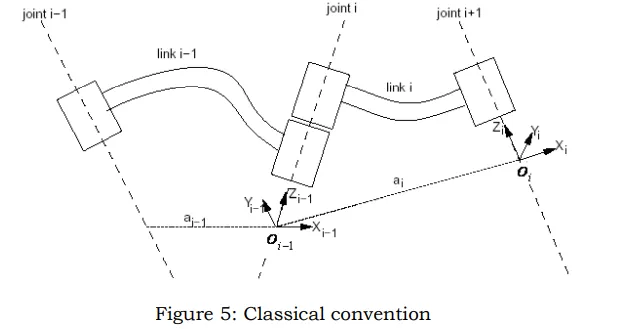

4.1 Classical Convention
如上图所示，对于 $Link_{i}$ 的 4 个 DH 参数：（和上一节中定义是相同的）
连杆长度： $a_{i}$ 是轴 $z_{i-1}$ 到 $z_{i}$ 沿 $x_{i}$ 方向的距离。
扭转角： $\alpha_i$ 是轴 $z_{i-1}$ 和 $z_{i}$ 之间的夹角。这个角度是在 $x_{i}$ 轴上按照右手定则测量的。
连杆偏移量 $d_{i}$ 是 $Link_{i-1}$ 和 $Link_{i}$ 坐标系沿轴 $z_{i-1}$ 方向的平移距离
关节角 $\theta_i$ $Link_{i-1}$ 和 $Link_{i}$ 坐标系沿轴 $z_{i-1}$ 方向的转动角度

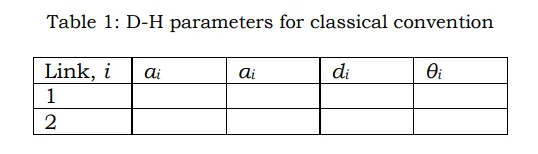

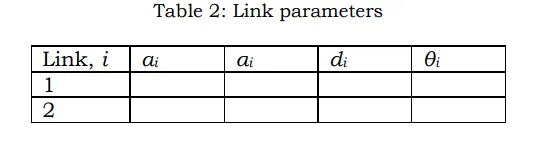

通常将所有 Link 的 DH 参数写在一个表中：
接下来就是通过 DH 参数，构建变换矩阵 T。
齐次变换矩阵 $^{i-1}T_{i}$ 是一个 4×4 的齐次变换矩阵，描述了从连杆 $i-1$ 的坐标系到连杆 $i$ 的坐标系的变换关系。
从 $i-1$ 到 $i$ 的坐标系的齐次变换可以分解为 4 个基本步骤（即 4 个基本变换）：
- 绕 $z_{i-1}$ 轴旋转 $\theta_{i}$
- 沿 $z_{i-1}$ 轴平移 $d_{i}$
- 沿 $x_i$ 轴平移 $a_i$
- 绕 $x_i$ 轴旋转 $\alpha_i$

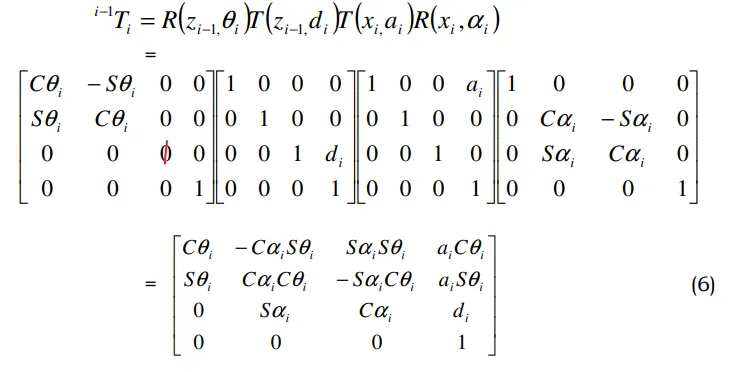

齐次变换矩阵 $^{i-1}T_i$ 的公式表示为:
$^{i−1}T_i=R(z_{i−1},θ_i)⋅T(z_{i−1},d_i)⋅T(x_i,a_i)⋅R(x_i,α_i)$
将我们的 DH 参数代入：
下面是经典 DH 方法的算法流程：
-
识别并对连杆（links）进行编号，从基座（base）开始，一直到末端执行器（end-effector）。连杆从 0 到 n 编号。
a. 基座坐标系为{0]，末端执行器坐标系为{n}。
b. 确定并标记各个关节轴线 $z_0,z_1,z_2...z_{n-1}$ -
确定基座坐标系的位置：
a. 基坐标系的原点是随意的，通常设置在 Link 0 的末端。 $z_0$ 轴通常竖直向上。
b. $x_0$ 轴垂直于 $z_0$ 轴，并在初始位置（home position）中，当第一个关节角变量 $\theta_1 = 0$ 时，与 $x_1$ 轴平行。
c. $y_0$ 轴通过叉乘定义： $y_0 = z_0 \times x_0$
对于 i=1,2,…, n 执行步骤 3 到步骤 5。 -
确定原点 $O_i$ 的位置：
a. 原点 $O_i$ 是 $z_i$ 轴和 $z_{i-1}$ 轴的公法线（common normal）的交点。

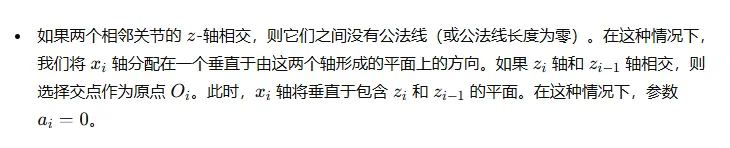

b. 如果 $z_i$ 轴和 $z_{i-1}$ 轴相交，则将 $O_i$ 定义在该交点上。

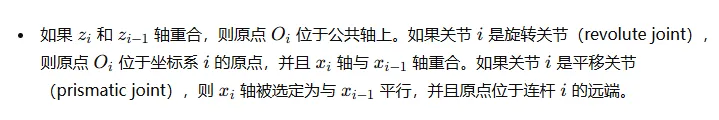

c. 如果 $z_i$ 轴和 $z_{i-1}$ 轴平行，则可以在 $z_i$ 轴上选择任意方便的位置作为 $O_i$ 。 -
沿 $z_i$ 和 $z_{i-1}$ 的公法线方向建立 $x_i$ 轴：
a. $x_i$ 轴沿公法线方向，并通过原点 $O_i$ 。
b. $x_i$ 轴与 $z_i$ 和 $z_{i-1}$ 轴均垂直，并从 $z_i$ 轴上指向外部。
- 找到 $y_i$ ，满足右手定则，通过叉乘找到。

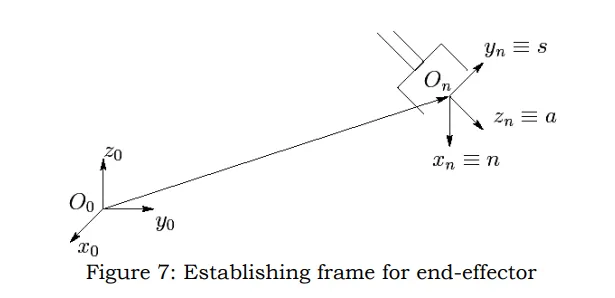

- 为机械臂末端执行器（End-Effector）定义坐标系：
a. 确定 $z_n$ 轴，假设第 n 个关节是旋转关节， $z_n$ 沿着 $z_{n-1}$ 并且远离末端执行器的方向。 $z_n$ 通常是接近方向（Approach Direction）
b. 确定原点 $O_n$ ，原点通常位于末端执行器的中心（如夹持器的中心）或任何工具的尖端。
c. 确定 $y_n$ , 通常表示滑动方向（Sliding Direction），如果末端工具是一个夹持器（Gripper），则 $y_n$ 是夹持器手指滑动的方向，即打开或关闭夹持器的方向。
d. 确定 $x_n$ , 叉乘获得。
- 建立 DH 参数和 Link 的表格
- 计算齐次变换矩阵 $^{i-1}T_i$
- 计算 $^0T_n = ^0T_1 ^1T_2...^{n-1}T_n$ 得到末端执行器坐标系在 Base 坐标系下的表示。
注意：
基座坐标系的原点与第一个关节坐标系的原点重合。通过这个假设，基座坐标系和第一个关节的坐标系在初始时刻的位置完全相同，简化了运动学建模。在正向运动学（Forward Kinematics）中，变换从 $T_1$ 开始计算，避免了额外的坐标变换。
4.2. Modified Convention

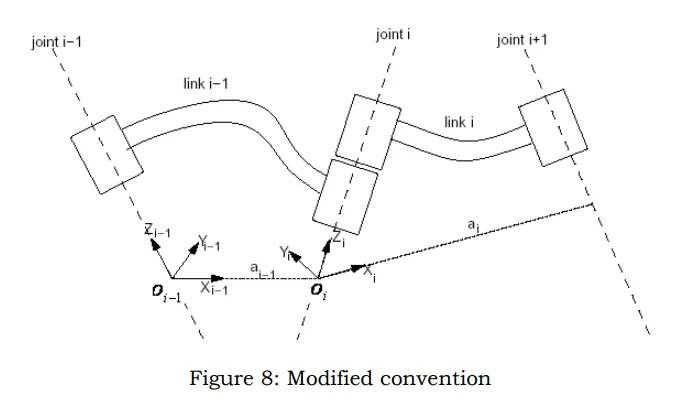

Modified DH 如上图所示，
Twist angle， $\alpha_{i-1}$ 表示 $z_{i-1}$ 到 $z_{i}$ 沿着 $x_{i-1}$ 轴的旋转。
Link length， $a_{i-1}$ 表示 $z_{i-1}$ 到 $z_{i}$ 沿着 $x_{i-1}$ 轴的平移。
Offset length， $d_{i}$ 表示 $x_{i-1}$ 到 $x_{i}$ 沿着 $z_{i}$ 轴的距离
Joint angle, $\theta_i$ 表示 $x_{i-1}$ 到 $x_{i}$ 沿着 $z_{i}$ 轴的旋转

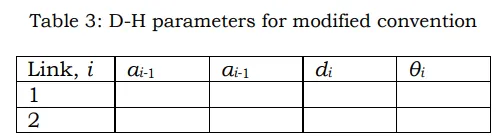

DH 参数表格如下图所示：

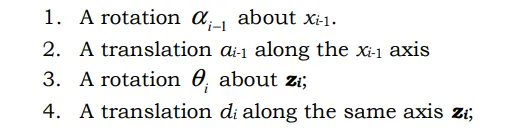

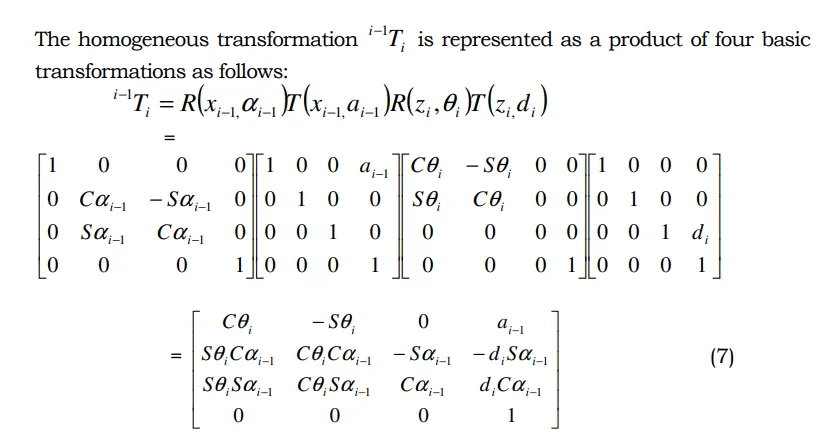

坐标系的转换关系 $^{i-1}T_i$ 描述 Link i-1 到 Link i 的运动，分解成以下几个运动：
Modified DH 算法流程：
- 基坐标系的设置：基坐标系被分给 Link 0，基座坐标系可以是任意的，但为了简化，选择 $z_0$ 轴与第一个关节轴 $z_1$ 共线 （当第一个关节变量 $\theta_1 = 0$ 时）。通过这种设置，
a. $a_0=0$ ，即连杆 0 的长度为零。
b. $\alpha_0 = 0$ ，即连杆 0 的扭转角为零。
c. 如果第一个关节是旋转关节，则 $d_1 = 0$ 。
d. 如果第一个关节是平移关节，则 $\theta_1 = 0$ 。 - 确定连杆和关节, 每个连杆的坐标系根据其所连接的连杆编号命名。例如，坐标系{2} 是刚性地连接到连杆 2 的。每个坐标系的 $z_i$ 轴与关节轴 $i$ 共线，每个连杆 $i$ 有两个关节轴， $z_i$ 和 $z_{i+1}$
对于 i=1,2,..., n 执行步骤 3 到步骤 6。 - 确定 $z_i$ 和 $z_{i+1}$ 轴的公法线（Common Normal） 或者交点。坐标系 {i}的原点 $O_i$ 被设置在公法线与 $z_i$ 轴的交点处。
- 指定 $z_i$ 轴为第 $i$ 个关节的运动轴方向。

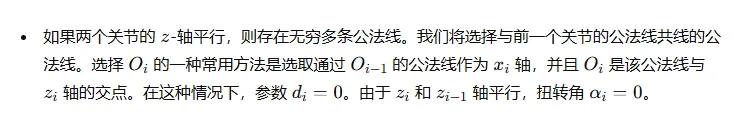

- 指定 $x_i$ 轴沿着 $z_i$ 和 $z_{i+1}$ 轴的公法线方向。如果 $z_i$ 和 $z_{i+1}$ 轴相交，则 $x_i$ 垂直于 $z_i$ 和 $z_{i+1}$ 轴所在的平面；如果 $z_i$ 和 $z_{i+1}$ 轴平行，则有无数条公法线，我们选择和上一个关节共线的公法线作为 $x_i$ 轴。
- 通过右手定则和叉乘找到 $y_i$
- 指定末端执行器的坐标系：
a. 如果 joint n 是旋转关节， $x_n$ 设置为 $\theta = 0$ 时的 $x_{n-1}$ 方向。坐标系 {n}的原点 $O_n$ 被设置使得参数 $d_n = 0$ 。

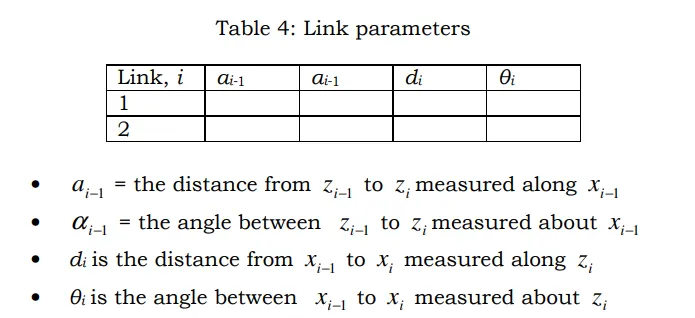

b. 如果关节 n 是平移关节（Prismatic Joint）， $x_n$ 轴被选择为当 $\theta_n = 0$ 时的初始方向。原点 $O_n$ 被设置在 $x_{n-1}$ 轴与 $z_n$ 轴的交点处, 此时 $d_n = 0$ . - 建立 DH 表格：（表头第二个值为 $\alpha_{i-1}$ ）
- 计算 $^0T_n = ^0T_1 ^1T_2...^{n-1}T_n$ 得到末端执行器坐标系在 Base 坐标系下的表示。
5. Case Studies

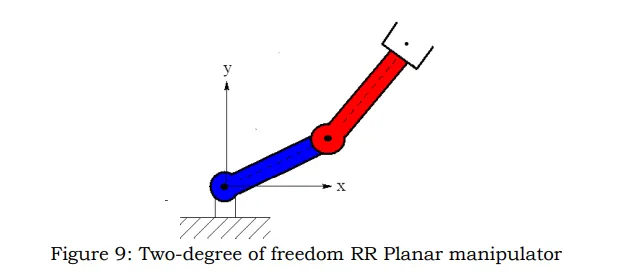

- 平面两轴机械臂
5.1. Classical DH
机械臂由两个转动轴组成，对于转动轴 $d=0$

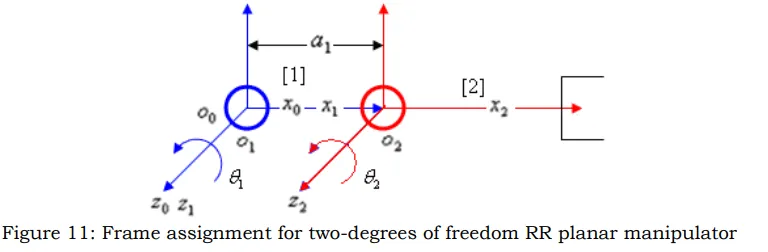

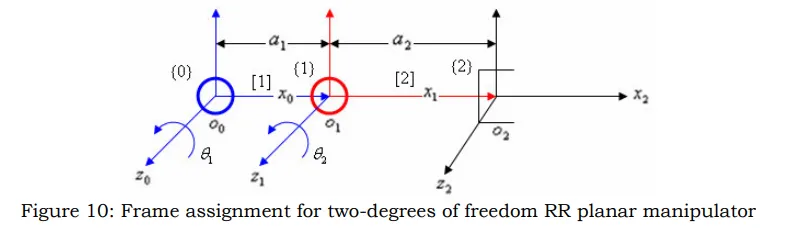

坐标系的建立如下图：
写出标准 DH 参数表格：
| Link i |  |
 |
 |
 |
|---|---|---|---|---|
| 1 |  |
0 | 0 |  |
| 2 |  |
0 | 0 |  |

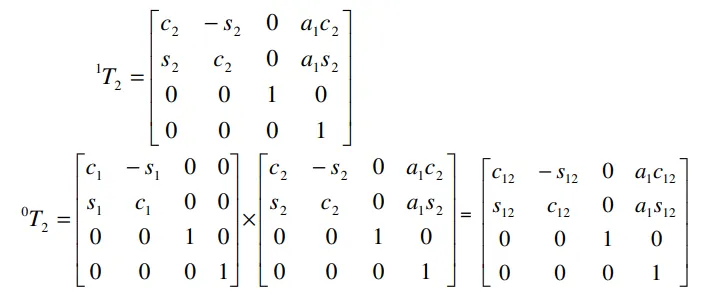

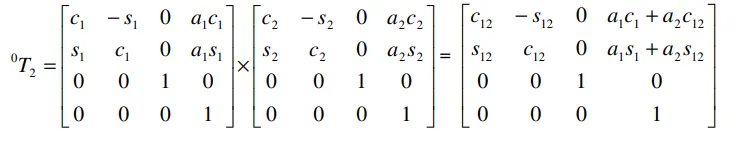

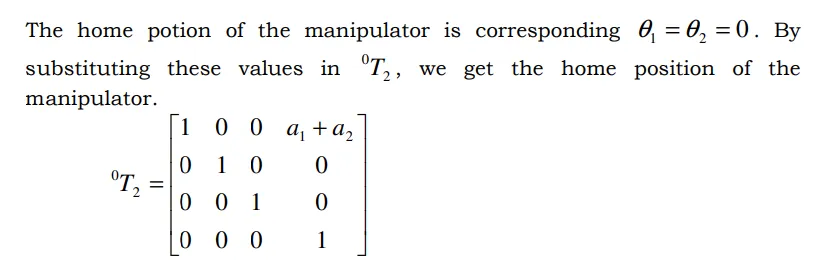

根据顺序 $\theta,d,a,\alpha$ 构造出 $T$ ，注意 $\theta$ 是绕 $z$ 轴的旋转， $\alpha$ 是绕 x 轴的旋转
5.2. Modified DH
需要注意的是 Base 坐标系的构建，Base 坐标系 $z_0$ 和 Link 1 的坐标系 $z_1$ 重合，保证 $a_0=0$ 和 $\alpha_0=0$ ,
并且由于 Joint 1 是旋转轴，那么 $d_1=0$ ，所以在 $\theta_1=0$ 时，Base 坐标系和 Link 1 的坐标系完全重合。
写出 DH 表：

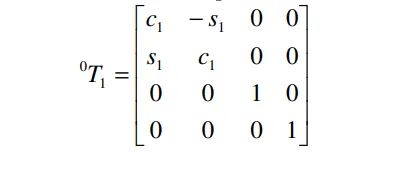

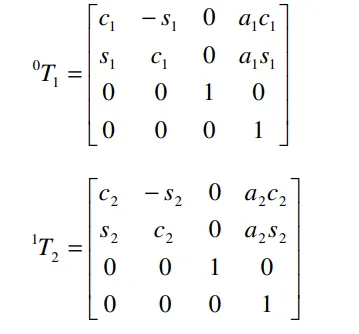

根据 $\alpha,a,\theta,d$ 的顺序（先 x 轴，再 z 轴。RTRT）, 计算变换矩阵
注意，最后一个 Link 2 的长度 $a_2$ 并没有出现在 Modified DH 的变换中，因为在 Modified D-H 方法中，最后一个坐标系（末端执行器坐标系）的原点位于最后一个关节轴 $z_n$ 上。由于正向运动学的终点是末端坐标系，最后一个连杆的长度并没有影响到末端执行器的位姿（位置和方向）。
5.3 Difference between Classical and Modified Conventions
Classical DH 和 Modified DH 相同点是都是将坐标系和 Link 固连，但是不同点是坐标系建立的位置不同。
Modified DH 将坐标系建立在 Link 的近端（例如连杆 $Link_{i}$ , 连接 $Joint_{i}$ 和 $Joint_{i+1}$ ，近端指的是 $Joint_{i}$ 一端，远端是 $Joint_{i+1}$ ）

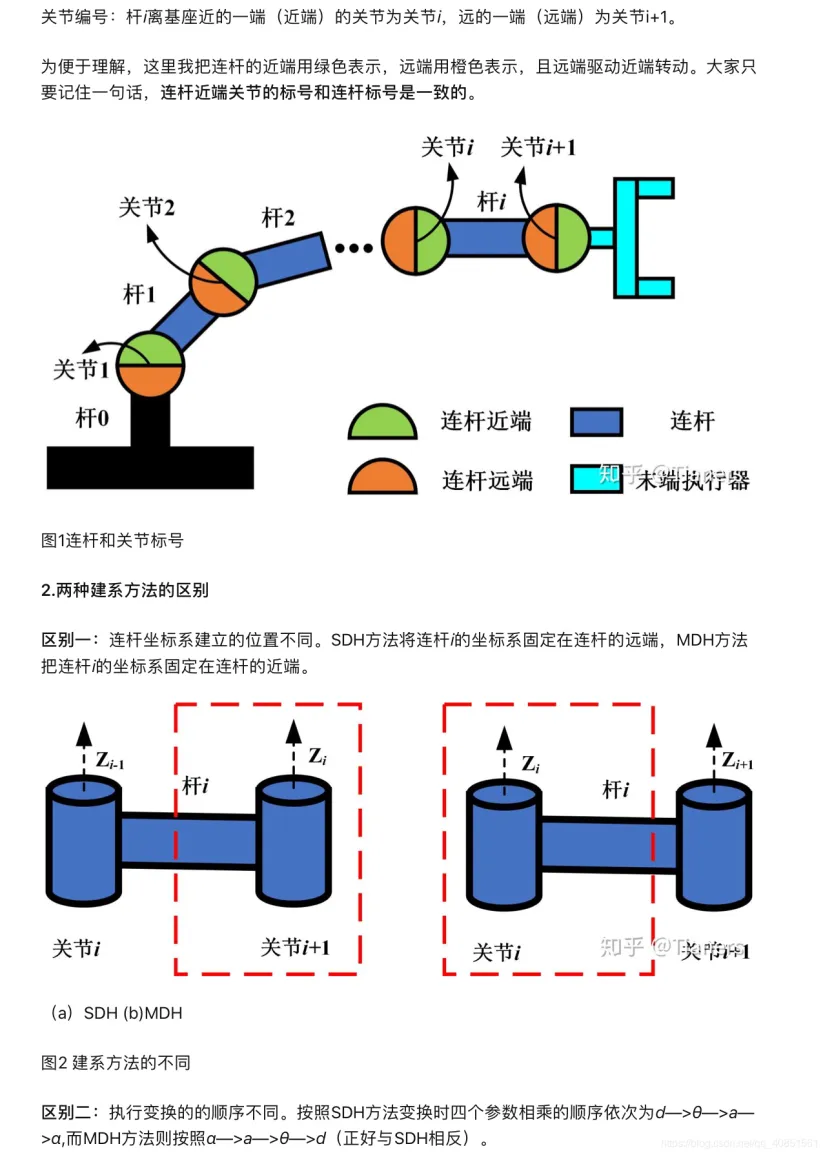

下图中 SDH 就是 Classical DH 也记为 Standard DH
6. Conclusion
Classical DH 和 Modified DH 最大的区别是坐标系建立的位置不同。Modified DH 可能更加符合人的直观感觉。
Modified DH 最后一个坐标系建在最后一个 joint 上，如果需要到执行器的变换，还需要乘一个到执行器坐标系的齐次矩阵。
